大北1201（振动数据对比）

应用地层：库车组
应用井段：1423-1990m
地层平均层速度：4993m/s
地层岩性：细砾岩、小砾岩、砾状砂岩
井眼尺寸：444.5mm
施工时间：2018.10.7-2018.10.17
钻井难点：
•山前盐上砾石层可钻性差，机械钻速低。
•砾石层钻进时“憋跳钻”严重、井斜控制困难，对井下钻头、工具性能要求高。
•钻井提升系统和控制系统易损坏。效率。

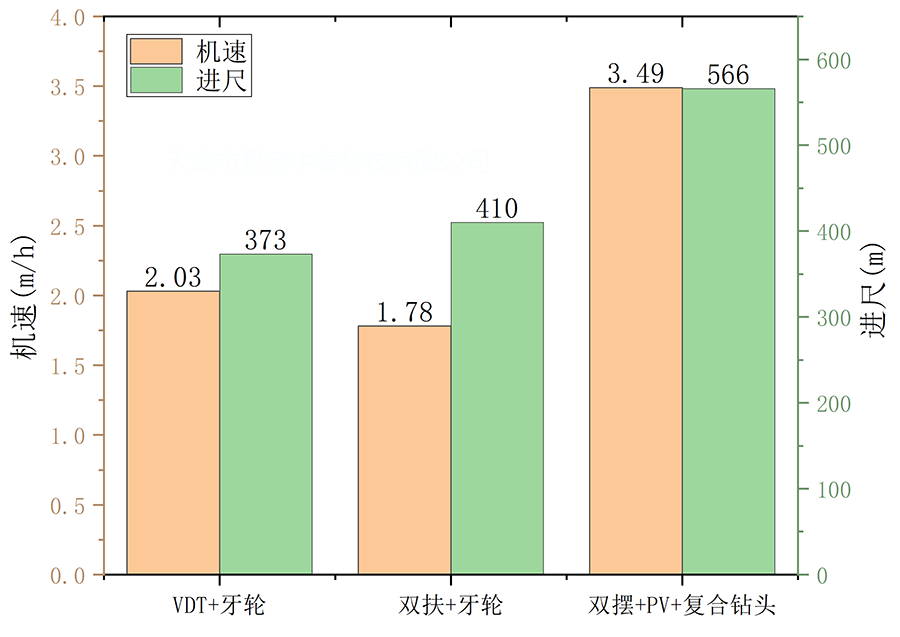

邻井机速、进尺对比



双摆Ⅰ型提速工具配合Power V入井一次，进尺为567米，机速为3.49m/h，与邻井同层段提速工具相比，单趟进尺提高38%，平均机速提高70% 。

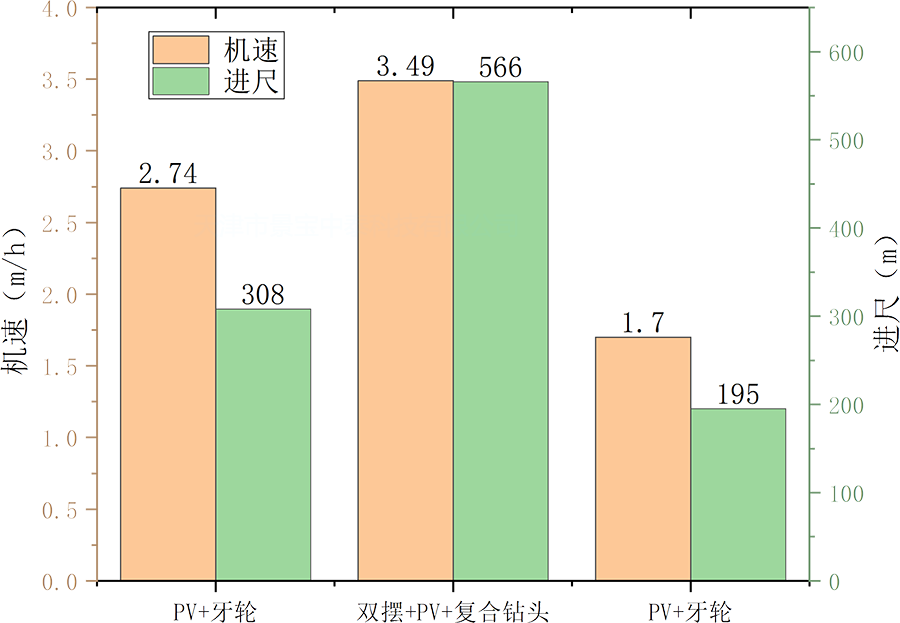

同井机速、进尺对比



这是同井的对比数据，在1424-1990米采用双摆Ⅰ型提速工具配合PV，其前后均采用PV+牙轮的钻具组合。从图中可以看出，使用双摆Ⅰ型提速工具后平均机械钻速提高34%，单趟进尺提高121%。

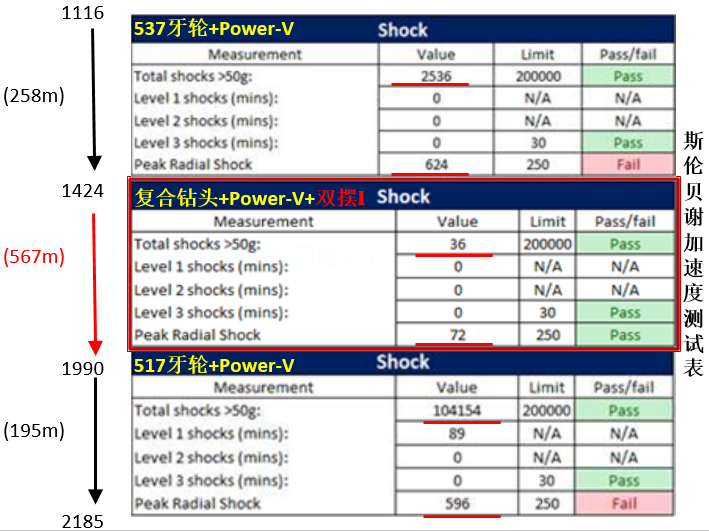

同井振动数据对比



由于大北1201井连续3趟钻进均采用的PV工具记录了井下钻具振动加速度，这样就得到了双摆Ⅰ型提速工具减振的实测数值。从右图中可以看出：
配合双摆Ⅰ型工具实测超过50G加速度的次数为36次，未使用条件下超过50G的次数分别是2500多次和10万多次，使用双摆Ⅰ型工具后每米平均超过50G的震动次数是未使用条件下的0.6%。
另外配合双摆Ⅰ型工具后超过极限加速度值的次数为72次，未使用条件下超过的次数是624和596次，使用双摆提速钻具配合复合钻头使得超过振动加速度极限值次数下降到原来的4.6%。
双摆提速工具的减振达1-2个数量级，这与前面介绍的陀螺减震仿真数据高度吻合。正是因为出色的减震效果才导致使用双摆Ⅰ型工具后在机速、进尺、钻头出新度等各项指标均有大幅度提升。

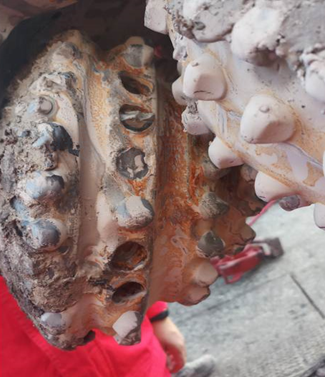

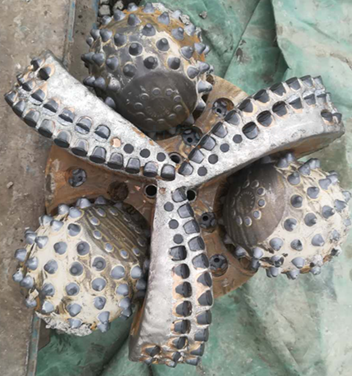

同井钻头出井新度对比

双摆+PV+复合钻头(进尺567m)

(出井新度95%)

PV+牙轮钻头(进尺258m)

(出井新度70%)

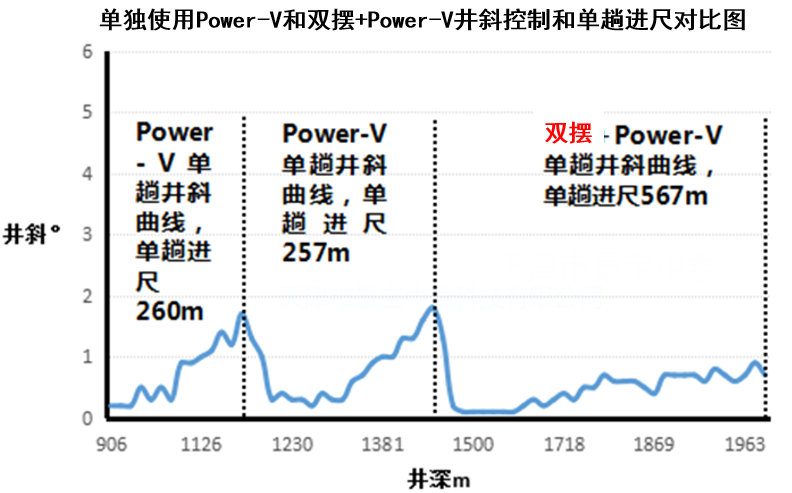

同井井斜对比
这是大北1201井连续三趟钻，井斜的实测数据图，从图中可以看出：这三趟钻均使用了PV工具，前两趟钻未使用双摆Ⅰ型提速工具，井斜均达到了1.8度，第三趟钻使用双摆Ⅰ型工具后井斜不超过1度。由此得出结论：双摆依型工具对井斜有良好的控制作用。
