双摆Ⅰ型提速工具案例-克深19井

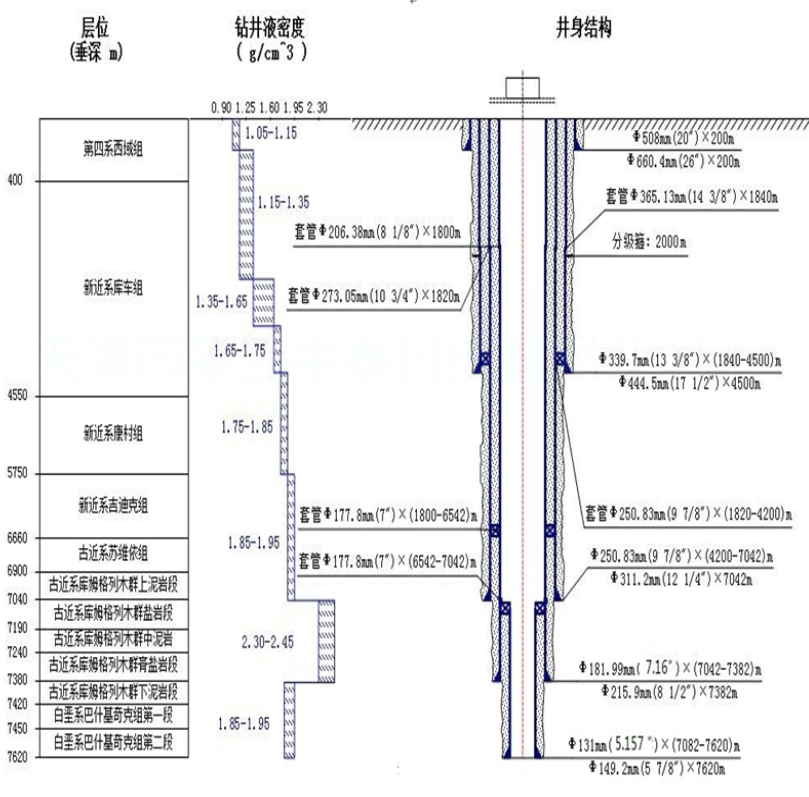

克深19（深井、高温、塑性泥岩）

应用地层：苏维伊组
应用井段：7100-7339m
地层岩性：泥岩、膏质泥岩、粉砂岩
井眼尺寸：311.2mm
钻井难点：
•泥浆密度1.88g/cm³,井底压力131~140MPa。
•井底温度150~160℃，实测循环温度123℃。
•7000多米深度的井斜及蛇行轨迹，极易造成井下复杂。

同井机速、进尺对比

井段(m)	6966-7100	7100-7174	7174-7339
钻头和工具	POWER-V+PDC	PDC+双摆	双摆+PDC
井下温度(℃)	150	152	156
单趟进尺(m)	134	74	164
井底压力（MPa）	133	135	138
机械钻速(m/h)	1.17	0.99	1.72
入井井斜(°)	0.54	0.68	1.14
出井井斜(°)	0.68	1.14	1.99
钻头出新度(%)	40	90	90
备注	钻头报废	刚下井时钻压8-9吨，机速1.9米，半天打20米，后预防井斜减钻压到5吨，机速0.9-1米到起钻。	钻压8-9吨，转盘65~70RPM，排量40L/s

钻头出井照片

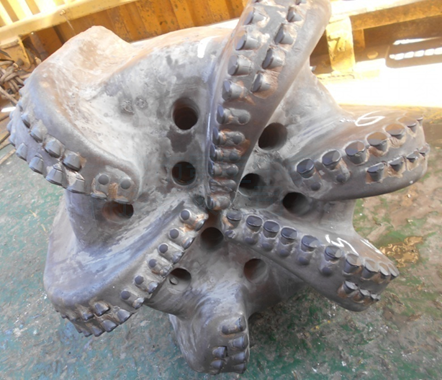

入井前钻头

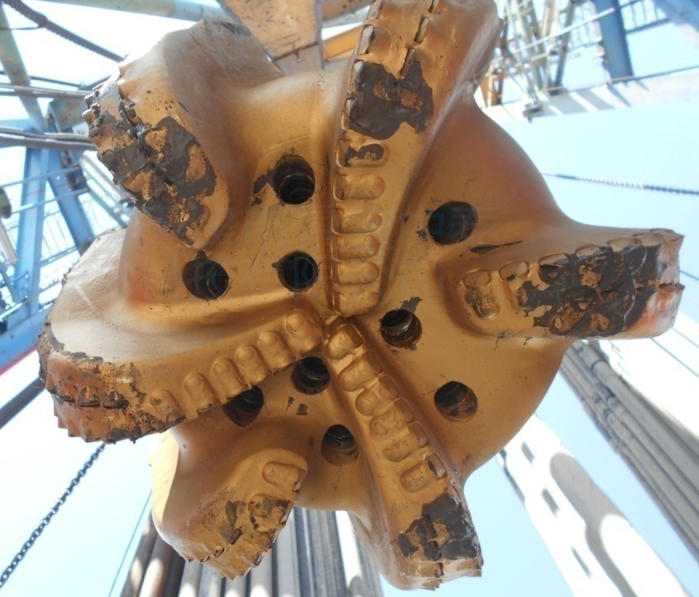

出井后钻头

准成岩地层双摆提速工具配合非平面齿PDC钻头，施工井段2613-2946米，进尺333m，纯钻164小时，出井新度70%，平均机械钻速2.04m/h，创该井17-1/2 ″井眼单趟钻进尺纪录。

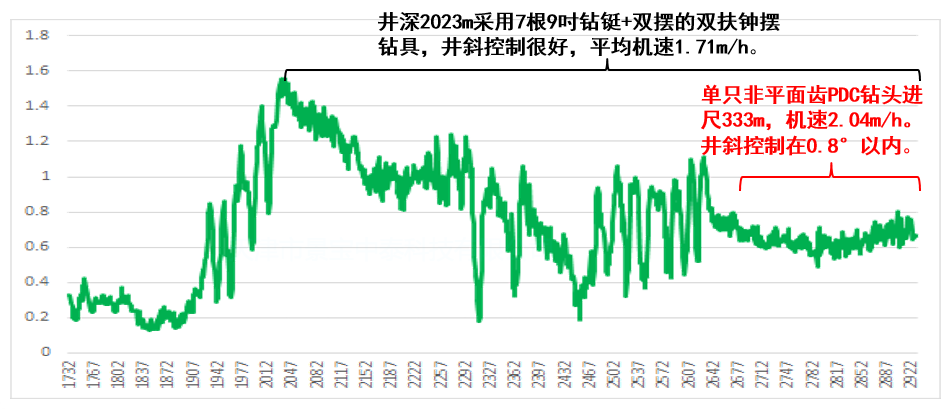

井斜数据表

该井双摆I型工具施工井段长（458-2946m），使用效果好，未出现井下阻卡现象。尤其控制井斜无手段又要提速目的时，钻进至井深2023m时，使用7根9吋钻铤，井斜控制很好，并打出单只PDC钻头的进尺纪录；中完通井作业时，双摆施工的井段通井顺利，井眼规则，井身质量高。
