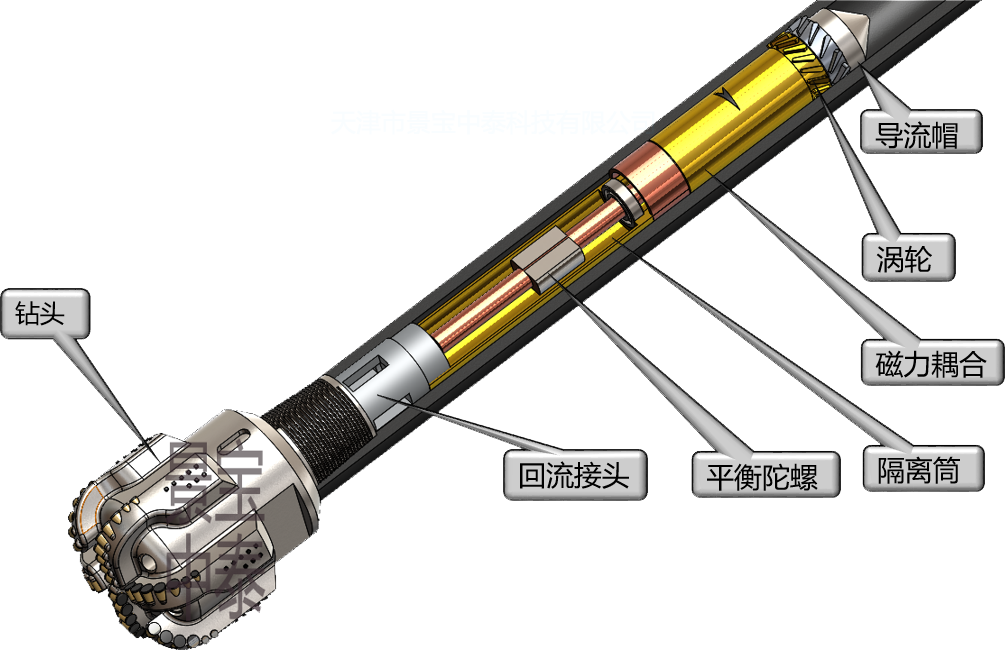

| 双摆Ⅰ型提速工具结构示意图 | |
 |
|

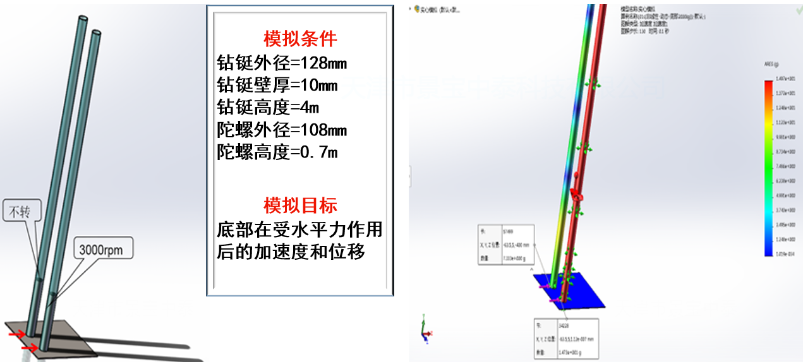

| 仿真模拟软件：Solidworks 的软件中Simulation仿真插件 模拟目标：底部在受水平力作用后的加速度和位移 |
|
 |
|

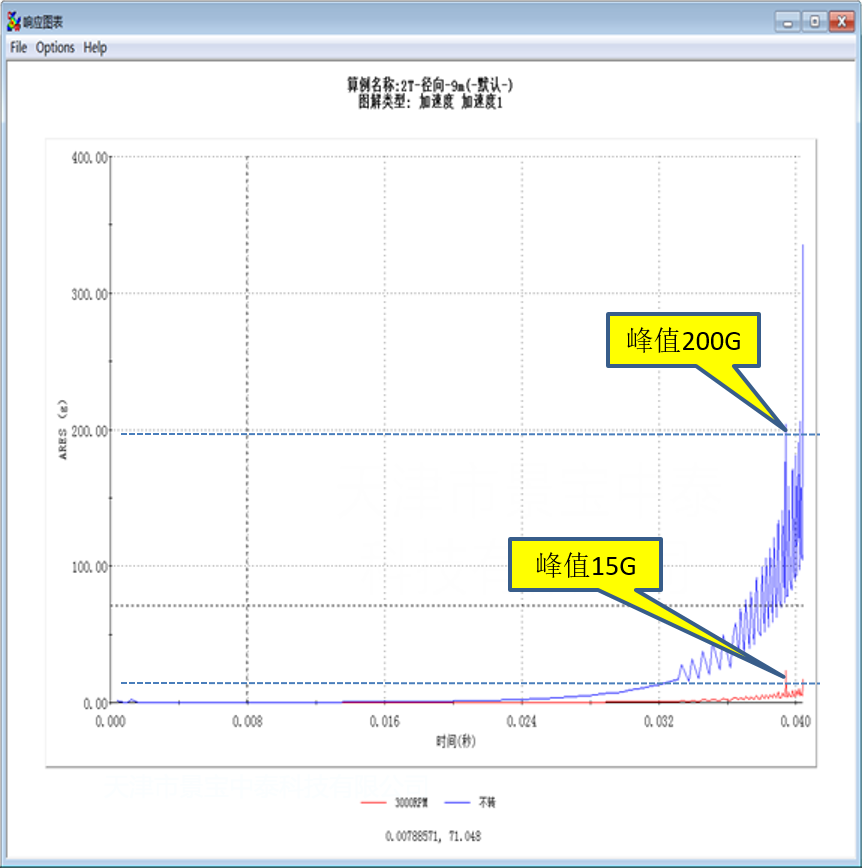

| 陀螺对加速度仿真结果 | |
通过模拟软件图表显示：陀螺不旋转时底部水平加速度峰值超过200G，陀螺在3000RPM旋转状态下的加速度最大峰值仅为15G，相差至少10倍以上。 结论：陀螺在旋转过程中，对钻柱系统底部径向振动减少，钻头受到底冲击力也减小，进而提升钻头使用寿命。 |
 |

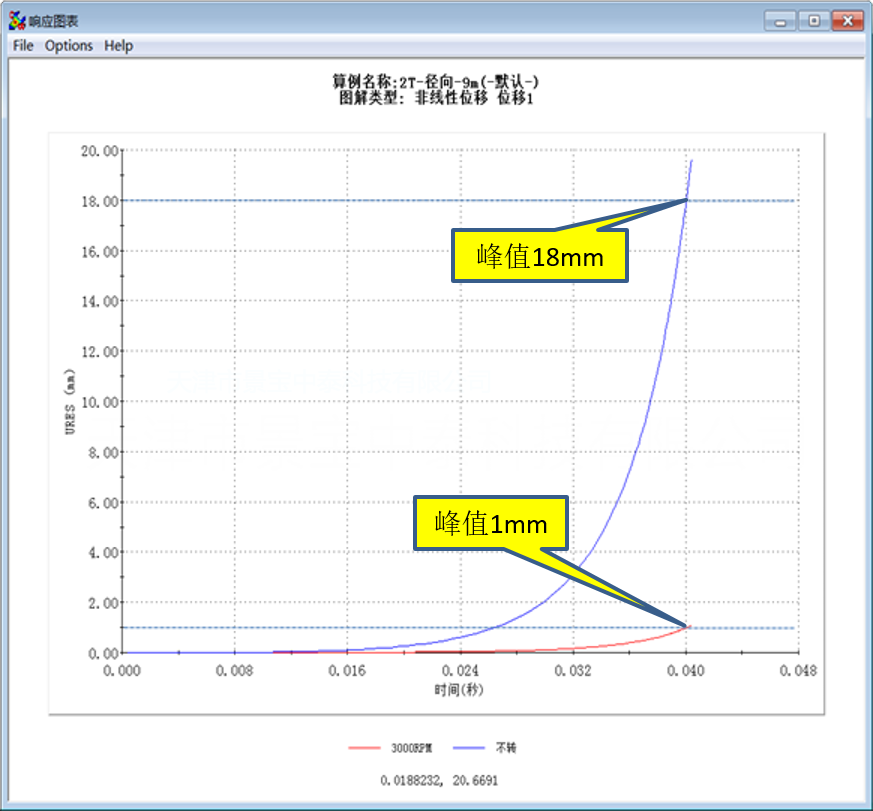

| 陀螺对位移仿真结果 | |
通过模拟软件图表显示：模拟系统受力在0.040秒时，陀螺不旋转状态下底部的位移达到18mm，陀螺在3000RPM旋转状态下的位移才1mm，相差18倍。 结论：陀螺在旋转过程中，对钻柱系统底部径向位移，使钻头更加稳定切削地层，提高钻进速度。 |
 |

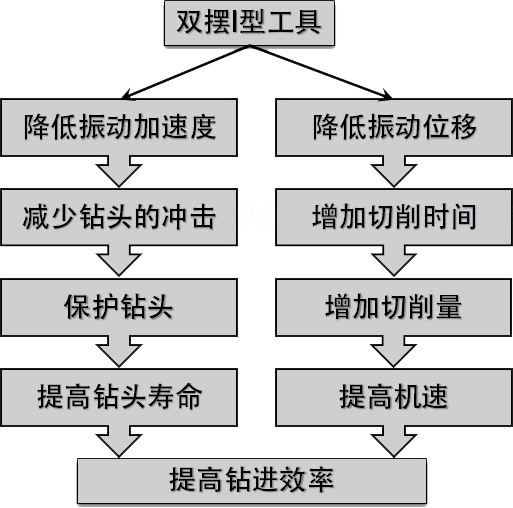

| 双摆Ⅰ型提速工具原理汇总 | |
 |
|
