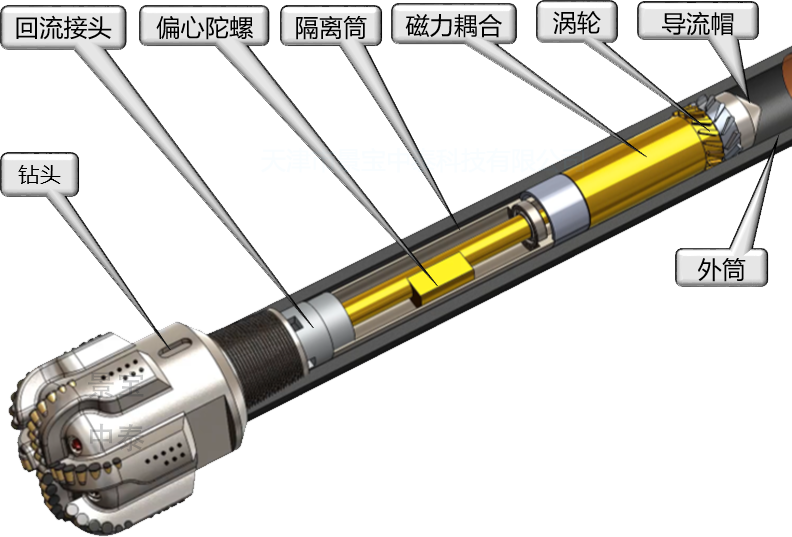

| 双摆Ⅱ型提速工具结构示意图 | |||||||||||||||||||
 |
|||||||||||||||||||

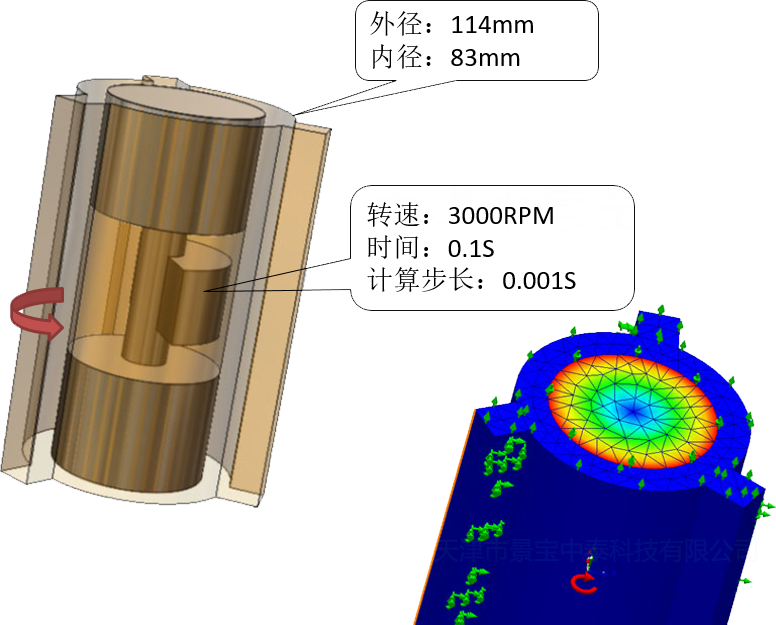

| 仿真模拟软件：Solidworks 的软件中Simulation仿真插件 模拟目标：偏心摆锤旋转对钻头切削地层的作用力、频率 |
|||||||||||||||||||
 |
|||||||||||||||||||

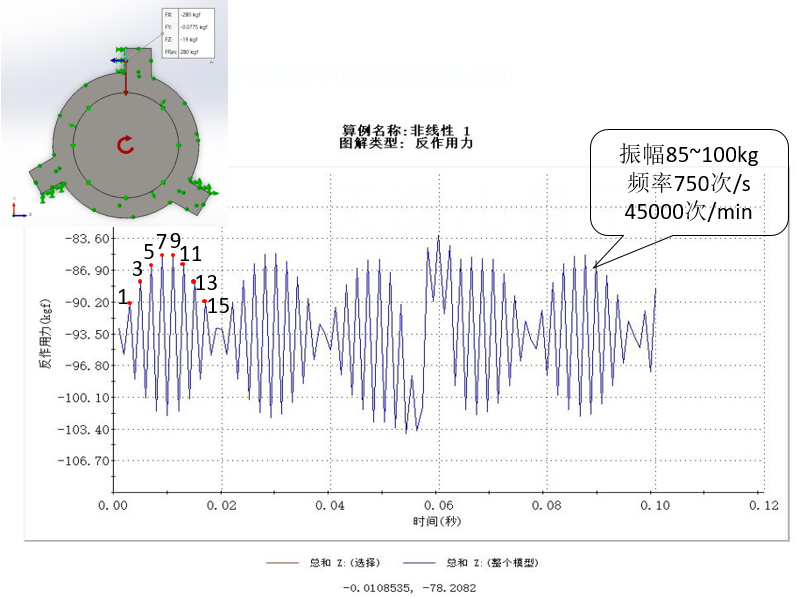

| 偏心陀螺产生的频率和力量仿真结果 | |||||||||||||||||||
通过模拟软件图表显示：横坐标是仿真的时间，单位是秒；纵坐标是陀螺产生的横向力，单位是千克力。从图中可以看出，在0.02秒内往复产生 85-100千克力的次数为15次，那么折算成每秒产生振动的次数为750次，每分钟产生的振动就是 45000次。 |
 |
||||||||||||||||||
| 双摆Ⅱ型与扭冲类工具的对比 | |||||||||||||||||||
|
|||||||||||||||||||
|
|||||||||||||||||||
